サンプルを参考にして平面図に配管を画いていきます。
2-2-1 準備
@「レイヤーの変更」をします。

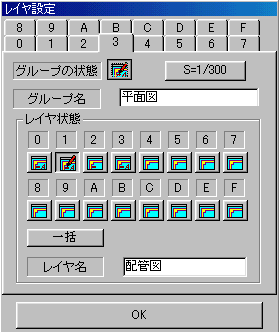

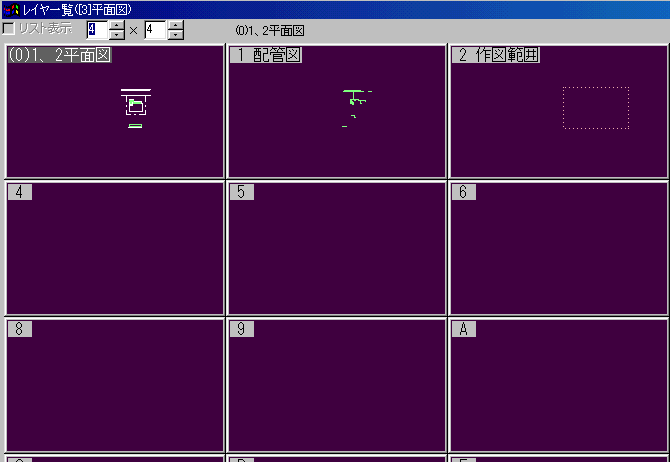

後日の訂正・変更に対応させるため「レイヤー」を分けて作図する。現在の「書込みレイヤー」は、下部右下の「書込みレイヤ番号」を「左クリック」すると「レイヤ設定ダイヤログボックス」が表示されて現在の「グループ名」「レイヤー名」が表示されるので、確認をします。
A「線種」モードを左クリック
B「線属性」選択画面で、「緑」、「実線」に「チェックマーク」を入れ「OK」を左クリックして確定する。

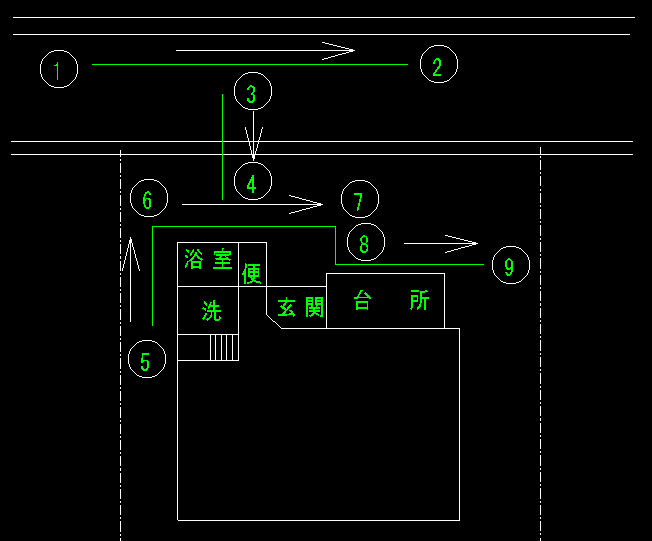

下図のように番号順に線を画いてゆきますが、「メッセージバー」の「水平・垂直」にチェックを入れます。
それでは配管を番号順に画いていきます。
1. @の位置から「左クリック」で初めてAの位置で「左クリック」で終わり
2. Bの位置から「左クリック」で初めてCの位置で「左クリック」で終わり
してFの位置で「左クリック」、続けてFを「右クリック」してGの位置で「左クリック」、
続けてEを「右クリック」してHの位置で「左クリック」して終了

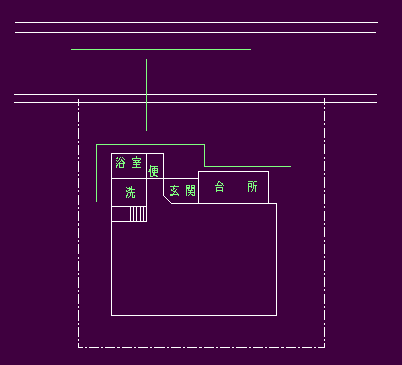

平面配管図の下準備は、これで完成です。次に「線記号変形」を使って配管記号を所定の位置に画いていきます。

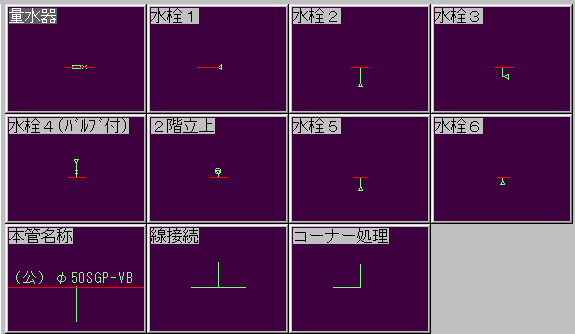

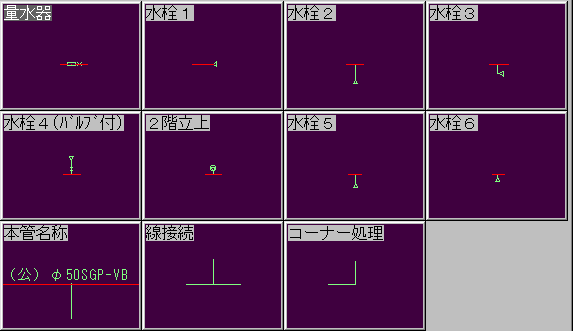

「メニューバー」の「その他」を「左クリック」をすると「その他のダイアログボックス」が、現れますので、「線記号変形」を「左クリック」します。続いて【線記号変形】の一覧表が開きますので、【線記号変形】平面配管記号を「左クリック」すると【線記号変形】平面配管記号一覧表が「表示」されます。 線記号表示欄は、「ダイヤログボックス内」の数値を変えると表示個数が変わります」。※「線記号変形」は、最大16個の登録がありますので、タテ×ヨコが16以上になる様にすると便利です。
「線記号変形」を使用して、細部を仕上げていきます。
最初に「水栓1」の名称部分を「左ダブルクリック」します。

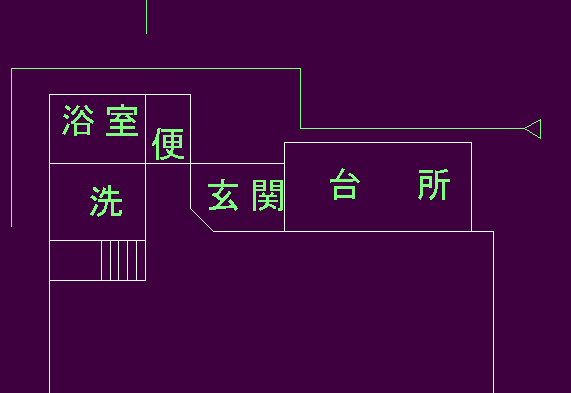

一覧表の「ダイアログボックス」が閉じましたら、「線記号変形」を加えたい線上を「左クリック」する。線の色が変わり「水栓1」の「線記号」が線上に仮表示されマウスの移動に合せて移動しますので、画きたいところで「左クリック」で決定します。
これで、1ヵ所完成です。

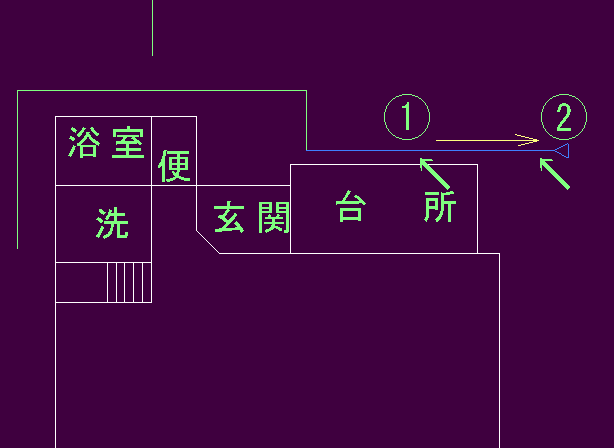

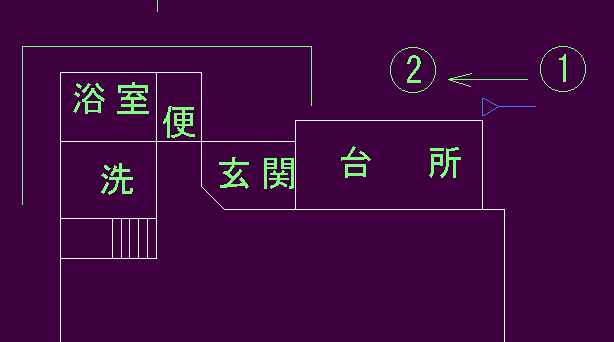

※マウスの移動は、最初に「左クリック」したら「左」から「右」へ移動するのが「ポイント」です。
最初に「左クリック」した位置から「左」方向へ移動すると「線記号」が、「反転」しますので注意してください。

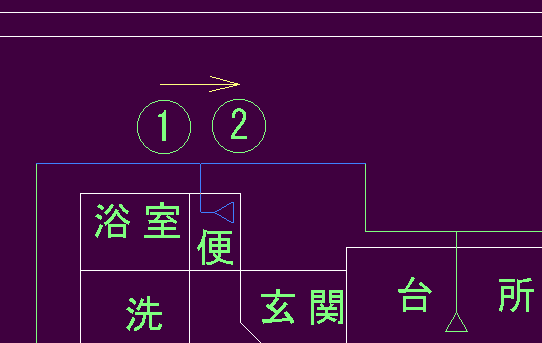

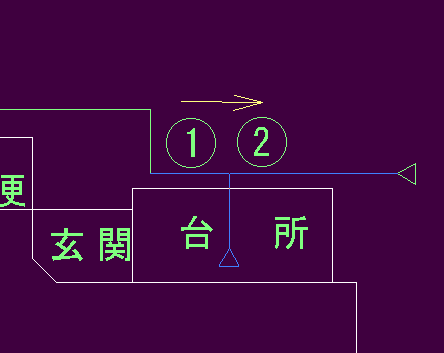

次に台所に「水栓2」を画いてみます。
前回に続けて「線記号変形」モードに入るには、2回目からは、上部「コントロールバー」の「記号選択ボタン」を「左クリック」して一覧表を表示させます。
「水栓1」の名称部分を「左ダブルクリック」します。「線記号変形」を加えたい線上を「左クリック」する。線の色が変わり「水栓2」の「線記号」が線上に仮表示されマウスの移動に合せて移動しますので、画きたいところで「左クリック」で決定します。
次に台所に「水栓3」を画いてみます。
前回に続けて「線記号変形」モードに入るには、上部「コントロールバー」の「記号選択ボタン」を「左クリック」して一覧表を表示させます。
「水栓3」の名称部分を「左ダブルクリック」します。
「線記号変形」を加えたい線上を「左クリック」する。線の色が変わり「水栓3」の「線記号」が線上に仮表示されマウスの移動に合せて移動しますので、画きたいところで「左クリック」で決定します。
次に台所に「湯沸立上」を画いてみます。
前回に続けて「線記号変形」モードに入るには、上部「コントロールバー」の「記号選択ボタン」を「左クリック」して一覧表を表示させます。
「湯沸立上」の名称部分を「左ダブルクリック」します。

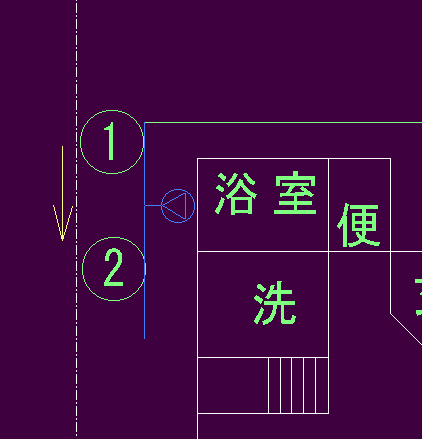

「線記号変形」を加えたい線上を「左クリック」する。線の色が変わり「湯沸立上」の「線記号」が線上に仮表示されマウスの移動に合せて移動しますので、「上から」「下へ」移動しながら、画きたいところで「左クリック」で決定します。同様にして
「量水器」の画きこみ
「本管取出し」「本管名称」の画きこみ等を行って、その他必要な記入を行ってください。

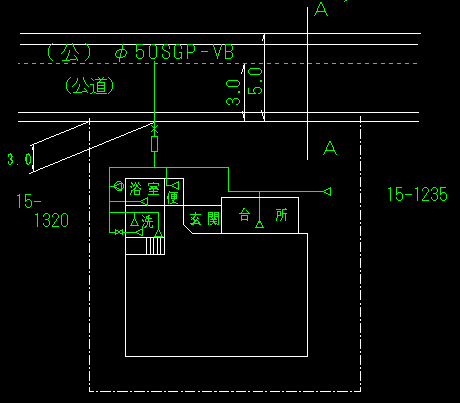

作業を繰り返して,以下の平面図を完成させてください。
