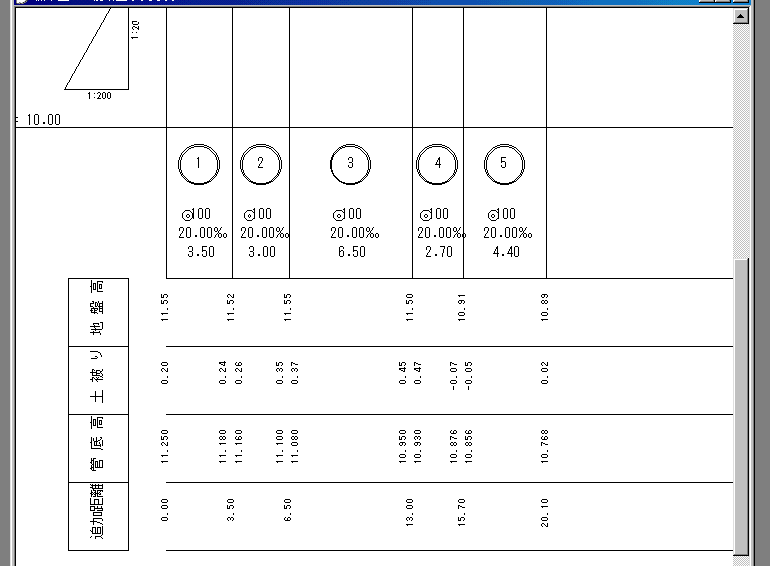

18.再描画されている画面上を左クリックすると「縦断図」が拡大表示されその詳細を確認する事が出来ます。
19.拡大表示さた縦断図で数値等の不具合を修正します。
ここでは、No.4の桝とNo.5の桝間の「ドロップ」表示が「サンプル」と異なりますのでこれを修正してみます。
※D-4等の名称や表示記号等は、「横浜市下水道局」で定めたもので、他の市町村とは表示が異なるためです。
※D-4は配管の勾配を大きくして配管を描き[管底高]、[土かぶり]等の数値が良ければ、縦断図を完成させ、その後に[JWW_CAD]にデータを引き継ぎ[JWW_CAD]で細部を、「横浜市下水道局」仕様に修正させなければなりません。
20.区間番号Cの修正をします。

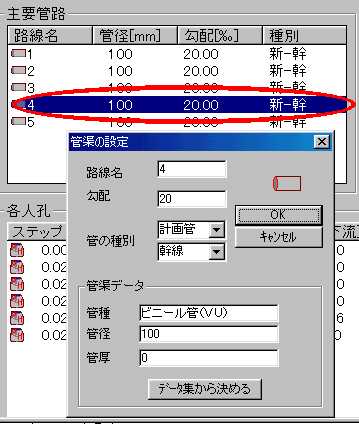

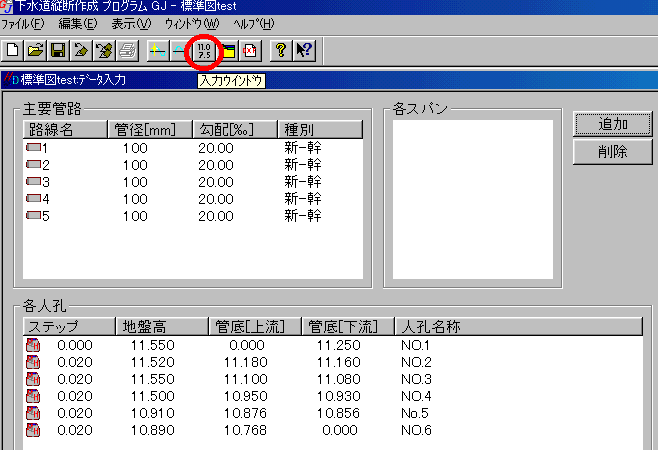

「入力ウィンドウ」を左クイックして「入力ウィンドウ」ダイアログボックスを表示させます。次に路線番号Cを左クリックして「管渠の設定」ダイヤログボックスを開き勾配を修正します。

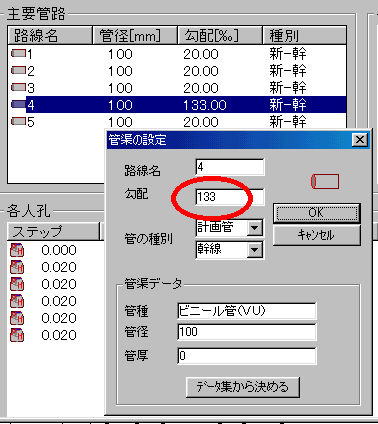

区間距離 「2.7m」 で落差は 「36cm」 ですので配管勾配は、36/2.7=13.3x100=133/100 となりますので 勾配に 「133」を入力します。

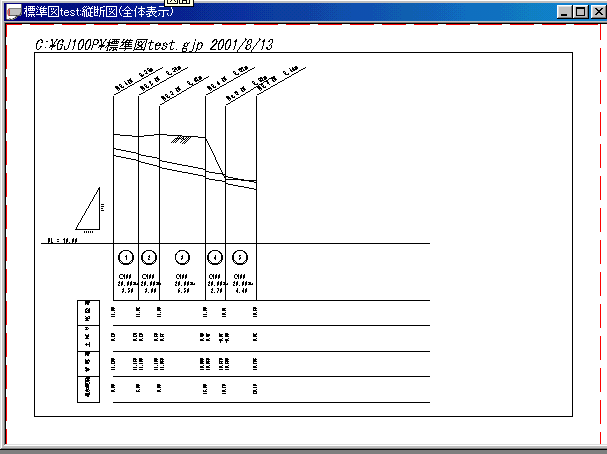

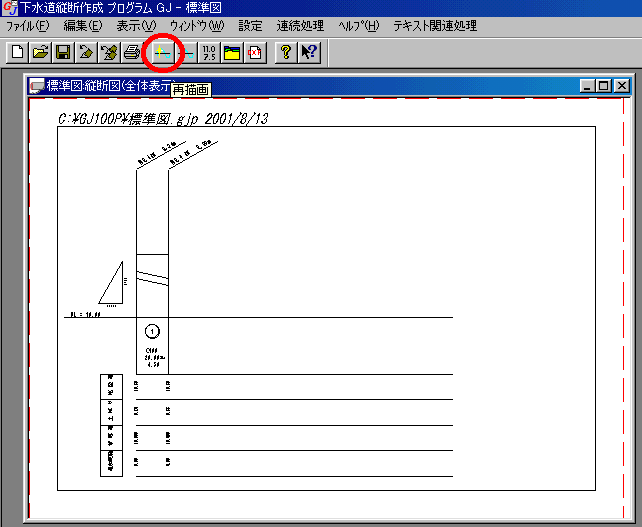

21.再描画すると図面が描き直されます。
22.これで一応完成です。
