Rsjwwで壁が上手くプッシュ/プル出来ない?は

回答1
プッシュ/プル出来ない原因の1つは、読込んだ壁データの線分の一部が切断されていることが原因です。チェック方法として、空白部分にSketchupの「長方形」ツールで壁を描き壁を立ち上げて確認して下さい。

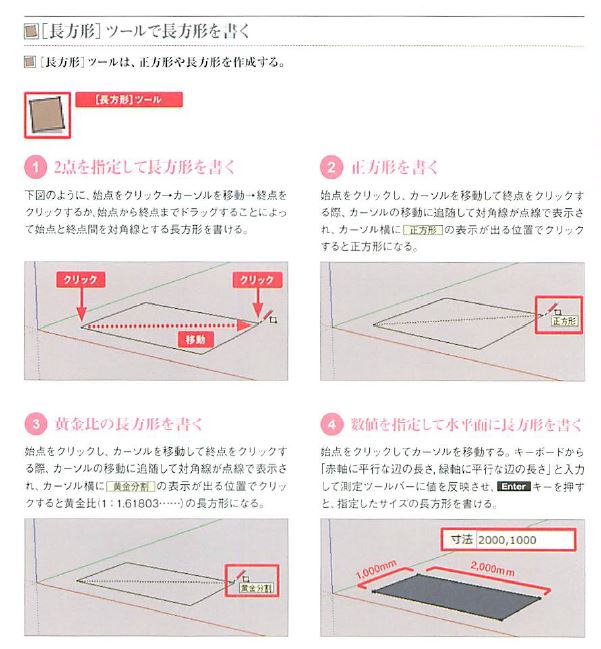

長方形の作図

回答2

プッシュ/プル出来ない原因のもう1つは、データが、コンポーネントやグループに変換されている場合です。データが、既にコンポーネントやグループに変換されている場合は、「解除」して下さい。

回答3

RsjwwをSketchUpの「下書き」として、SketchUpで壁を描いてプッシュ/プル出来ない原因は、各々の壁線が密着していない場合です。面と面は、密着させた線が削除出来、削除すると2つの面が融着して一つの面となります。一気に影を立ち上げるには、面が1つになっていなければなりません。作図途中で、何回かチェックしながら面を作成してください。この「コツ」を身に付けられる迄が辛抱です。

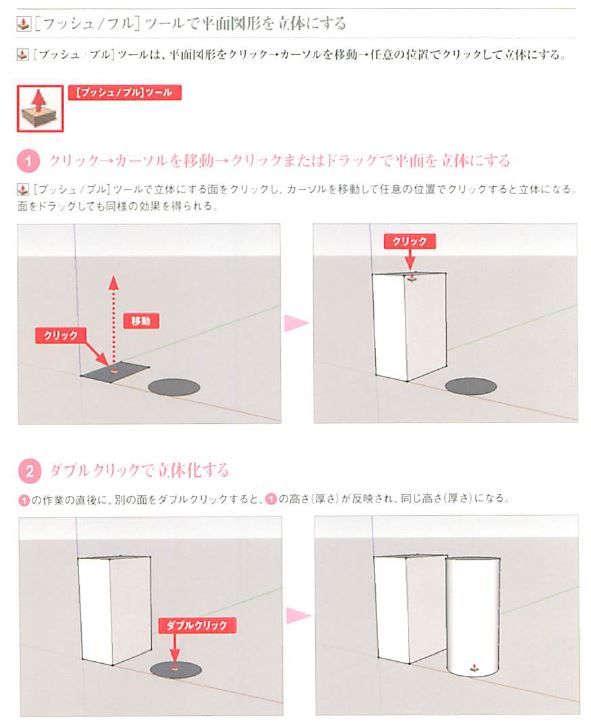

画像の説明

ワンポイント

建物の四方の壁を一気に立上るには、全ての線や面が正確に接続、接触等がされていること大切です。Jw平面図の作成、SketchUpの3D化の大切な「コツ」です。何度も練習して、チャレンジして下さい。きっと出来ますから。
